Oltita 6 eksa sanoat ishlov berish roboti

Oltita 6 eksa sanoat ishlov berish roboti

Batafsil
Maksimal yuk: 12 kg
Maksimal erishish masofasi: 918 mm
Erkinlik darajasi: 6 eksa
Turkum
Ishlaydigan robot
Share to
So'rov yuborish
Ta'rif
Texnik parametrlar

Mahsulotlar tavsifi

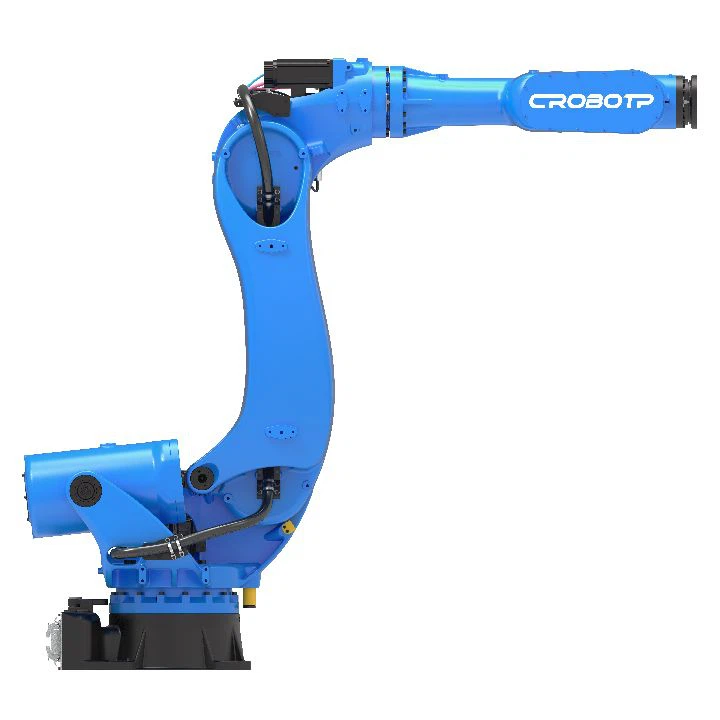

Samarali avtomatlashtirilgan materiallarni uzatish uchun SIX 6 eksa sanoat ishlov berish roboti

CRP-RA09-12 SIX 6 eksa sanoat ishlov berish roboti turli sanoat ishlab chiqarish liniyalari bo'ylab avtomatlashtirilgan materiallarni uzatish, mashinaga yuklash va tushirish va ish qismlarini qayta ishlashni optimallashtirish uchun mo'ljallangan. Moslashuvchan olti o'qli bo'g'imli dizaynga ega bo'lib, u ish qismlarini stantsiyalar o'rtasida harakatlantirish uchun samarali, aqlli va ishonchli yechimni ta'minlash uchun an'anaviy qo'lda ishlov berish cheklovlaridan o'tadi. U avtomobil komponentlarini ishlab chiqarish, 3C elektronika yig'ish, ishlov berish xujayralarini yuklash va umumiy sanoat materiallarini uzatish kabi talabchan ilovalar uchun juda mos keladi, bu ishlab chiqaruvchilarga ishlab chiqarish jarayonlarini soddalashtirish va operatsion samaradorlikni oshirishga yordam beradi.







CRP SIX 6 eksa sanoat ishlov berish robotining afzalliklari



CRP SIX 6 eksa sanoat ishlov berish roboti avtomatlashtirilgan materiallarga ishlov berish ilovalari uchun yuqori tezlikda traektoriyani bajarish, ixcham o'rnatish moslashuvchanligi va mustahkam atrof-muhit muhofazasini ta'minlaydi.

Yuqori tezlikda harakatlanish samaradorligi

To'liq alyuminiy shassi bilan jihozlangan robot konstruktiv qattiqlikni saqlagan holda qo'l og'irligini sezilarli darajada kamaytiradi. RA09-07 seriyasi bilan solishtirganda, CRP-RA09-12 30% tezroq ishlaydi va standart portal traektoriyasini atigi 0,42 soniyada yakunlaydi, bu esa yuqori tezlikdagi uzatish operatsiyalarida aylanish vaqtlarini keskin qisqartiradi.

Nozik joylashishni aniqlashning aniqligi

± 0,03 mm takroriylik bilan robot ishonchli traektoriyani bajarish va qismlarni izchil joylashtirish imkonini beradi. Ushbu yuqori aniqlik yuqori tezlikda yig'ish va nozik qismlarni uzatish jarayonida ish qismining shikastlanishi yoki joylashishni aniqlash xatolarining oldini oladi.

Ultra-ixcham o'rnatish izi

Chuqur o'rnatilgan motorlar va ichki kabel yo'nalishi atigi 255 mm x 255 mm hajmdagi ixcham tayanch izini beradi. Ushbu kichik o'rindiq katta hajmdagi saytlarni ta'mirlashni talab qilmasdan, qattiq ishlab chiqarish xujayralari va zich uskunalar sxemalariga oson integratsiya qilish imkonini beradi.

Qattiq sanoat himoyasi

To'liq yopiq korpus tuzilishi bilan birlashtirilgan juda qattiq shassi zarba va deformatsiyaga mukammal qarshilik ko'rsatadi. IP67 standartidagi bilakka ega robot chang quyish va yog‘li ishlov berish markazlari kabi og‘ir sanoat sharoitlarida uzluksiz va ishonchli ishlaydi.

Moslashuvchan yuk va yetib olish imkoniyatlari

10 kg va 12 kg foydali yuk konfiguratsiyalarida 1200 mm gacha bo'lgan maksimal kirish imkoniyatlariga ega, yuqori momentli, yuqori inertsiyali bilak engil elektronikadan tortib o'rta o'lchamdagi metall qismlar va avtomobil qismlarigacha bo'lgan ish qismlarini osongina boshqaradi.

Kengaytirilgan harakat dasturiy ta'minotini boshqarish

Yangilangan CrobotpOS dasturiy ta'minoti bilan ta'minlangan kontroller fon vazifalarini parallel ravishda bajarishni, yuqori tezlikdagi Socket protokollarini va shaxsiy kompyuter bilan chuqur o'zaro aloqani qo'llab-quvvatlaydi. Kengaytirilgan harakat algoritmlari murakkab ishlov berish vazifalari paytida silliqroq yo'l o'tishlarini va tezroq harakatni ta'minlaydi.







Texnik parametrlar



Model

CRP-RA09-12

Qo'l shakli

Vertikal bir nechta bo'g'inlar

Erkinlik darajasi

918mm

Maksimal yuk

12kg

Maksimal sayohat

Eksa 1

Rasmiy, teskari ± 170 daraja, yon ± 30 daraja

Eksa 2

-135 daraja ~ 100 daraja

Eksa 3

-70 daraja ~ 210 daraja

Eksa 4

±190 daraja

Eksa 5

±135 daraja

Eksa 6

± 360 daraja

Maksimal tezlik

Eksa 1

305 daraja / S

Eksa 2

310 daraja / S

Eksa 3

350 daraja / S

Eksa 4

470 daraja / S

Eksa 5

480 daraja / S

Eksa 6

720 daraja / S

Ruxsat etilgan moment

Eksa 4

25N.m

Eksa 5

15N.m

Eksa 6

12N.m

Ruxsat berilgan inersiya momenti

Eksa 4

0,4kg.m²

Eksa 5

0,22kg.m²

Eksa 6

0,22kg.m²

Robotning tana vazni

94kg

Takroriy joylashishni aniqlash aniqligi

±0,03 mm

O'rnatish rejimi

Rasmiy, teskari, yon

Shovqin darajasi

<79.5dB(A)

Tana interfeysi

Zaxiralangan IO

19 Pin

Zaxiralangan gaz

2*6 mm

O'rnatish muhiti

Atrof-muhit harorati

0 ~ 45 daraja

Nisbiy namlik

20% ~ 80% RH (kondensatsiya yo'q)

Tebranish

0,5G ostida

Boshqalar

Robotni o'rnatish quyidagilardan uzoqda bo'lishi kerak: yonuvchi yoki korroziy suyuqliklar yoki gazlar, elektr shovqin manbalari

IP darajasi

Korpus IP54 , Bilak IP67

Ilova

Ishlov berish, lazerli payvandlash, yuklash va tushirish va boshqalar

Elektr shkafi konfiguratsiyasi

G11







Diagramma



O'rnatish interfeysi diagrammasi

1



Harakat diagrammasi

2







Loyihalaringiz uchun CRP SIX 6 eksa sanoat boshqaruv robotini sozlang



O'rnatish shartlari, nazorat talablari va loyiha spetsifikatsiyalariga mos keladigan asosiy konfiguratsiyalarni sozlashimiz mumkin.

O'zaro ulanish kabelining uzunligi

Standart tashqi ulanish kabeli 5 m, 8 m, 10 m va 15 m variantlari mavjud. Turli xil uskunalar sxemalari uchun maxsus kabel uzunligi ham taqdim etilishi mumkin.

Transformator quvvati

O'rnatilgan transformator 3000 Vt, 5000 Vt va 8000 Vt konfiguratsiyalarda mavjud. Transformatorning boshqa texnik xususiyatlari so'rov bo'yicha taqdim etilishi mumkin.

Pendantni o'rgating

O‘zingiz yoqtirgan robotning ishlashi va dasturlash konfiguratsiyasiga ko‘ra Model E va Model C o‘rgatuvchi marjonlarni tanlang.

Pendant kabelining uzunligini o'rgating

Teach osma kabellari 6 m, 8 m, 10 m, 12 m va 15 m uzunliklarda mavjud. Boshqa kabel uzunliklari sizning o'rnatish talablaringiz bo'yicha sozlanishi mumkin.

Tizim interfeysi

Tizim CRP ekran yorliqlari yordamida ingliz interfeysi bilan ta'minlanishi mumkin. Muqobil inglizcha interfeys yorliqlari maxsus interfeys talablari bo'lgan loyihalar uchun ham mavjud.

Robot rangi

Standart rang variantlari orasida ko'k, telekom kulrang, qizil, sariq ASD, sariq FLK, signal oq, o'tli qog'oz va ochiq kul rang mavjud. Boshqa ranglar ham sozlanishi mumkin, 45 kunlik yetkazib berish muddati.



Shaxsiy robotingizni yarating







CRP sanoat robotlarining sifatini boshqarish



CRP etkazib berishdan oldin barqaror robot sifatini saqlab qolish uchun materialni tekshirish, aniqlikni tekshirish, ishlab chiqarish sinovi va yakuniy ish faoliyatini baholashda sifat nazoratini qo'llaydi.

  • Kiruvchi materiallarni tekshirish- Asosiy komponentlarning CRP sifat talablariga javob berishini tekshirish uchun kiruvchi materiallarning qattiqligini, o'lchamlarini, material tarkibini va tashqi ko'rinishini tekshiradi.
  • Uch koordinatali tekshiruv- Robot korpusining quyma qismlari va ishlov berilgan qismlarini ishlab chiqarishga kirishdan oldin tekislik, vertikallik, konsentriklik, teshiklar oralig'i va diafragma uchun tekshiradi.
  • Raqamli ishlab chiqarishni kuzatish imkoniyati- Kuzatiladigan sifatni boshqarish uchun komponent ma'lumotlarini ishlab chiqarish jarayoni bilan bog'lash uchun o'lchovli tekshiruvdan so'ng QR-kod identifikatsiyasidan foydalanadi.
  • Komponent sifatini nazorat qilish- Robotning asosiy komponentlarini to'liq tekshirishni amalga oshiradi va partiya darajasidagi potentsial muammolarni aniqlash va kuzatish uchun yetkazib beruvchi sifatini boshqaradi.
  • Qarish testini yuklash- Yetkazib berishdan oldin uzluksiz yuk sharoitida robotning ishlash barqarorligini baholash uchun 24 soatlik maksimal yuklanish qarish sinovlarini o'tkazadi.
  • Ishlash testi- Robotning yakuniy ishlashini baholashning bir qismi sifatida joylashishni aniqlash aniqligi, shovqin, g'ayritabiiy tovushlar va elektr shkafi mosligini sinovdan o'tkazadi.
  • Yakuniy sifat nazorati- Mijozning buyurtma talablariga muvofiq robotning ishlashi va konfiguratsiyasini tekshirish uchun jo'natishdan oldin keng qamrovli tekshiruvlar o'tkazadi.

Ushbu sifat menejmenti jarayonlari kiruvchi materiallardan yakuniy yetkazib berish orqali kuzatilishi mumkin bo'lgan tekshirish va sinovlarni ta'minlaydi, CRP sanoat robot mahsulotlarida izchil ishlashni qo'llab-quvvatlaydi.

CRP Industrial Robotics Testing Center







Nima uchun sanoat robotini ishlab chiqaruvchi sifatida CRP ni tanlaysiz?



CRP sanoatni avtomatlashtirish loyihalarini qo'llab-quvvatlash uchun robototexnika ilmiy-tadqiqot, ishlab chiqarish va texnik tajribani birlashtiradi.

Uzoq yillik sanoat tajribasi

CRP 2007 yildan beri robotlarni boshqarish tizimlarini ishlab chiqmoqda va 2012 yilda robototexnika kompaniyasini tashkil qildi. Uning 35 000 m² dan ortiq sanoat robot bazasi ilmiy-tadqiqot va ilmiy-tadqiqot ishlarini, sanoat robotlari, kontrollerlar, haydovchi va boshqaruv tizimlari va boshqa asosiy komponentlarni ishlab chiqarishni qamrab oladi.

Tasdiqlangan texnik tajriba

CRP 400 dan ortiq vakolatli intellektual mulk huquqlariga ega, shu jumladan 40 dan ortiq ixtiro patentlari. Uning texnik imkoniyatlari robotlarni boshqarish, haydovchi tizimlari, aqlli zondlash va to‘liq sanoat robotlarini ishlab chiqishni qamrab oladi.

Nazorat qilinadigan ishlab chiqarish va sifat menejmenti

CRP sanoat robotlari va ishlab chiqarish tizimidagi asosiy komponentlar uchun asosiy ishlab chiqarish jarayonlarini boshqaradi. Ushbu integratsiyalashgan yondashuv robotlarni yig'ish, komponentlarni birlashtirish, sinovdan o'tkazish va yakuniy yetkazib berish bo'yicha izchillikni qo'llab-quvvatlaydi.

O'rnatilgan global tajriba

CRP butun dunyo bo'ylab 500 dan ortiq mijozlarga xizmat ko'rsatgan, robotlari Janubi-Sharqiy Osiyo, Hindiston, Pokiston, Turkiya, Yevropa va Lotin Amerikasiga eksport qilingan. Uning sanoat robotlari ishlov berish, payvandlash, palletlash, püskürtme, abraziv va silliqlash ilovalarida qo'llaniladi.







Robot loyihalaringiz uchun CRP-dan keng qamrovli xizmat ko'rsatish



CRP uzoq muddatli sotishdan keyingi texnik xizmat ko'rsatish orqali robotlarni o'rnatish va o'qitishdan texnik va xizmat ko'rsatishni ta'minlaydi.

Saytda texnik yordam

CRP robotni joylashtirish vaqtida texnik yordam talab qilinganda joyida yordam beradi.
Saytda qo'llab-quvvatlash quyidagilarni o'z ichiga oladi:
• Saytda robot tekshiruvi
• O'rnatish bo'yicha ko'rsatma
• Ishga tushirishni qo'llab-quvvatlash
• Texnik nosozliklarni bartaraf etish
• Saytda texnik yordam

Robotlarni tayyorlash xizmatlari

CRP mijozning robot ilovasi va operatsion talablari asosida ta'lim beradi.
Treningga quyidagilar kiradi:
• Robot mahsulotlarini tayyorlash
• Robotlar bilan ishlashni o'rgatish
• Dasturlash bo'yicha trening
• Xizmat ko'rsatish bo'yicha trening
• Ta'limni joyida qo'llab-quvvatlash

Uzoq muddatli sotishdan keyingi xizmat

CRP robot yetkazib berilgandan va ishga tushirilgandan keyin doimiy yordam beradi.
Sotishdan keyingi yordam quyidagilarni o'z ichiga oladi:
• 2 yillik robot kafolati
• Mahsulot to'xtatilgandan keyin 5 yilgacha ta'mirlash yordami
• 10 yilgacha almashtirishni qo'llab-quvvatlash
• Ehtiyot qismlar mavjudligi



Loyihangizni muhokama qiling







TSS



Savol: Vazifalarni bajarishda olti o'qli dizaynning to'rt o'qli dizaynga nisbatan o'ziga xos afzalliklari qanday?

Javob: Olti o‘qli dizayn CRP-RA09-12 ko‘proq erkinlik darajasini beradi, bu esa fazoviy joylashuvni murakkab sozlash imkonini beradi. Noto'g'ri shakldagi ish qismlarini yoki bir nechta burchaklarda aniq joylashtirishni talab qiladigan vazifalarni bajarishda olti o'qli robot oxirgi effektorning o'rnini moslashuvchan tarzda sozlashi mumkin, to'rt o'qli robot esa cheklangan erkinlik darajasi bilan cheklanishi mumkin. Masalan, avtomobil dvigatellarini yig'ishda olti o'qli robot qismlarni tor va qiyin joylarga osongina o'rnatishi mumkin.

Savol: To'liq alyuminiy korpus dizayni robotning yuk ko'tarish qobiliyatiga ta'sir qiladimi?

Javob: Yoʻq. CRP-RA09-12 maxsus alyuminiy qotishmasidan va optimallashtirilgan konstruktiv dizayndan foydalanadi, bu esa engil tanani taʼminlaydi va kuchli yuk koʻtarish qobiliyatini saqlaydi. 10kg va 12kg yuk koʻtarish quvvatlarida mavjud boʻlib, uning yuqori qattiqlikdagi dizayni koʻpgina sanoat ishlov berish stsenariylarining yuk talablarini qondiradi va poʻlat korpusga nisbatan energiya sarfini kamaytiradi.

Savol: Robotning 0,03 mm takrorlash qobiliyati amaliy ilovalarga qanday tarjima qilinadi?

Javob: 3C elektronika ishlab chiqarish kabi juda yuqori aniqlik talablari bo'lgan sohalarda 0,03 mm takrorlanuvchanlik muhim afzalliklarni beradi. Misol uchun, mobil telefonning anakartlarida komponentlar bilan ishlashda u har bir yig'ish va joylashtirishda minimal joylashishni aniqlash xatosini ta'minlaydi, noto'g'ri moslamadan kelib chiqadigan komponentlarning shikastlanishi yoki yig'ish nuqsonlarining oldini oladi va mahsulot unumdorligini sezilarli darajada yaxshilaydi.

Savol: Uning kichik maydoni eski zavodlarni ta'mirlashga qanday foyda keltiradi?

Javob: Eski zavodlar ko'pincha ixcham ishlab chiqarish liniyalari va cheklangan joy bilan bog'liq muammolarga duch kelishadi. Faqatgina 255 mm x 255 mm hajmdagi CRP-RA09-12 ishlab chiqarish liniyasini katta o‘zgartirishlar yoki mavjud uskunani demontaj qilmasdan, vaqt va xarajatlarni tejash hamda avtomatlashtirishni tez yangilash imkonini bermasdan, mavjud ishlab chiqarish jarayonlariga moslashuvchan tarzda birlashtirilishi mumkin.

Savol: Bilak IP67 himoya darajasiga ega. Kundalik foydalanish paytida qo'shimcha parvarish qilishni talab qiladimi?

Javob: IP67 ko'rsatkichi chang va suvning kirib kelishidan samarali himoya qiladi, ammo kundalik foydalanish paytida asosiy parvarish hali ham talab qilinadi. Korroziv suyuqliklarning uzoq vaqt to'planishiga yo'l qo'ymaslik uchun bilak yuzasini axloqsizlik va qoldiqlarni muntazam tozalash tavsiya etiladi. Bundan tashqari, yuqori namlik yoki changli muhitda foydalangandan so'ng, optimal himoyani ta'minlash uchun muhrlarning shikastlanishini tezda tekshiring.

Savol: Yangi CrobotpOS dasturidagi yangi Socket protokoli funksiyasi nimadan iborat?

Javob: Socket protokoli funksiyasi CRP-RA09-12 qurilmasiga zavod ichidagi boshqa aqlli qurilmalar va tizimlar bilan yuqori tezlik va barqarorlikda maʼlumot almashish imkonini beradi. Masalan, MES (Ishlab chiqarishni amalga oshirish tizimi) ga ulanganda robot ishlab chiqarish ko'rsatmalarini qabul qilishi va real vaqtda ish holati va topshiriqning borishi haqida fikr-mulohazalarni taqdim etishi mumkin, bu ishlab chiqarish jarayonida aqlli hamkorlikni ta'minlaydi va butun zavodni avtomatlashtirishni boshqarish darajasini oshiradi.

Savol: Robot turli qo'l masofalariga mos keladigan ikkita foydali yuk xususiyatlariga ega. Qanday tanlashim kerak?

Javob: Agar ishlov berish radiusi 900 mm ichida bo'lsa va yuk 10 kg dan oshmasa, 900 mm qo'l oralig'i bilan 10 kg foydali yuk etarli. Agar ishlov berish diapazoni kattaroq bo'lsa, 1200 mm masofani talab qilsa yoki yuk 12 kg ga yaqin bo'lsa, robotning tegishli parametrlar doirasida samarali ishlashini ta'minlash uchun qo'l oralig'i 1200 mm bo'lgan 12 kg foydali yukni tanlash kerak.

Savol: Harakatni boshqarishning ilg'or algoritmlari robotning barqaror ishlashiga hissa qo'shadimi?

Javob: Ular sezilarli darajada. Harakatni boshqarishning ilg‘or algoritmlari robotning harakat traektoriyasini rejalashtirishni optimallashtiradi, bu esa uni yuqori tezlikda ishlash va start-stop operatsiyalari vaqtida yanada barqaror qiladi. Masalan, og‘ir jismlarga tezkorlik bilan ishlov berishda algoritm inertial zarbani minimallashtirish, mexanik eskirishni kamaytirish va robotning ishlash muddatini uzaytirish uchun tezlashuv va sekinlashuvni avtomatik ravishda sozlab, ish xavfsizligini ta’minlaydi.
